管道在線超聲測厚技術是利用超聲波作為波源，采用超聲波導緩沖溫度對壓電探頭失效的影響，通過壓緊結構將超聲波導分別與受檢件以及超聲波探頭壓緊，實現干耦合，通過脈沖反射式測量原理，實現單次或長周期，特別是高溫下的連續實時可靠測厚。

一、技術特點
1. 產品可以準確實時地獲取管道剩余壁厚；
2. 具有無需開孔、無需耦合劑的優點；
3. 產品本安防爆，無線、有線多種通訊方式可選；

5.最高實600℃高溫管道的安全監控。；

6.實現管道剩余壽命的實時預警。

二、設備技術參數：
1.測量厚度范圍：3～50mm
2.波導長度：0～500mm
3.管道壁溫范圍：-50～600℃
4.儀器工作溫度：系統工作溫度-40℃～70℃
5.儀器工作電壓： DC 14～28 V
6.數據采集頻率：≥1小時
7.電池供電壽命：鋰電，3~4年
8.傳輸方式：無線傳輸和有線傳輸任選其一

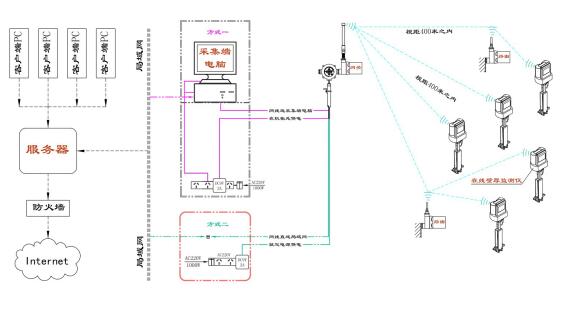

三、系統結構：
管道在線超聲測厚系統的結構分為有線和無線結構，可根據用戶及現場情況選定。
無線結構包括：無線壁厚監測儀、波導探頭、波導夾具、管道夾具/焊接螺柱形式、無線網關、路由器、數據分析軟件等。

有線結構包括：壁厚監測儀、波導探頭和波導夾具、電源及通訊轉換器、電纜、數據分析軟件等。

四、應用案例

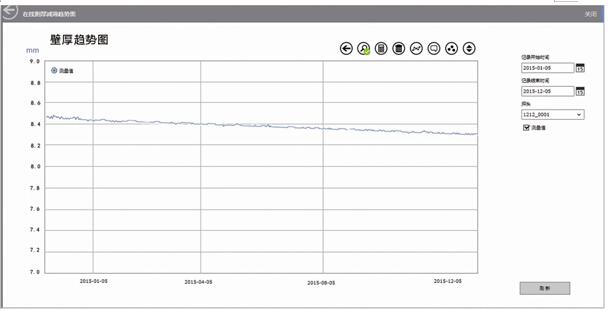

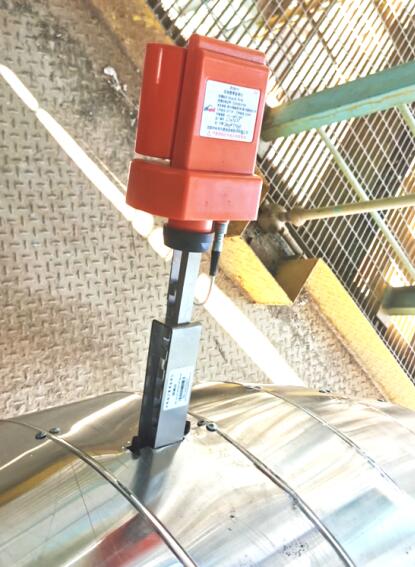

某石化企業分別在減頂水冷器入口和常頂空冷器出口處安裝ZK3830管道在線超聲測厚系統，波導探頭的安裝采用了非焊接卡箍方式，該方式不需要現場動火，對于正在開工運行的設備實施比較方便；系統自動采集數據，數據以無線方式進入終端，通過OTA5.1數據管理軟件顯示。監測結果表明在線監測與普通超聲測厚結果一致。

該系統已在中石化燕山石化、揚子石化、以及中石油四川石化、遼陽石化等大型煉化企業成功應用。

該技術為中科韋爾國家專利保護技術，在石油石化領域?qū)⒂袕V闊的應用前景。
