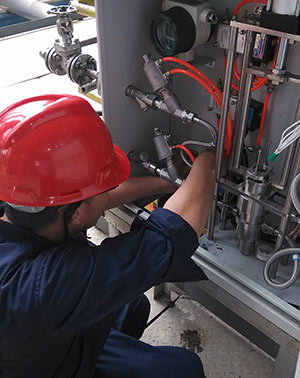

第三代pH電極自動清洗控制系統進入應用調試階段
發布時間：2017-12-06 13:41:17
由我司自主研發生產的第三代pH電極自動清洗控制系統已正式進入應用調試階段。第三代pH電極自動清洗控制系統突破性地采用了開放式取樣技術。測量環境更接近實驗室化驗分析，確保了數據測量的真實性與客觀性。
開放式取樣測量技術將被測介質引入開放式測量腔，類似于實驗室燒杯測量的方式。這種方式規避了pH電極在管道內部測量時介質乳化、壓力及硫化氫等腐蝕性介質對pH測量值的影響；每一個測量周期后，對pH電極、開放式測量腔進行自動清洗，保證pH電極和測量探頭的清潔，為pH電極的長周期的精確測量提供基礎；測量pH值后的廢液及清洗電極后的廢水，均通過氣控增壓裝置，排放至原取樣介質（或回收）管道，排放廢水不受回收管道壓力的限制。

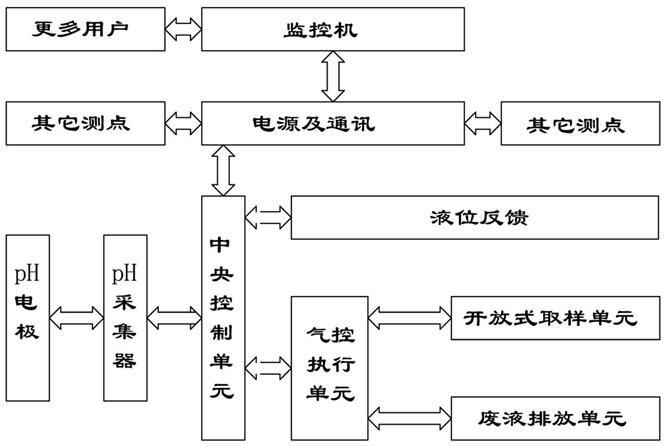

系統的組成主要包括：pH電極、pH數據采集變送器、自清洗保養中央控制單元、液位反饋單元、開放式取樣單元、氣控執行單元、廢液增壓排放單元、監控機、電源及通訊轉換單元和配套軟件部分，結構如框圖所示。工作原理是：通過監控機軟件系統人機界面設置系統運行參數，參數設置完成后，系統轉為由程序自動控制，全程無人工參與。系統通過中央控制單元發出的控制信號，氣控執行單元驅動水路通斷，完成樣品的取樣、pH值的測量、pH電極清洗、介質排放等一系列動作，保證電極潔凈耐用。產品設計上將系統分為氣路、液路和電路，安全平穩運行的同時兼顧系統的防爆性與可靠性。中央控制單元設置在采樣箱內部，通過RS485通訊接口連接。
新一代pH電極自動清洗控制系統目前已申請多項國家技術專利，該產品的投入使用意味著提升了被測樣品介質的處理方法，有利于改善pH電極的使用環境和測量的準確性，為煉化企業更好的利用在線pH監測技術來有效指導工藝防腐是一個新的跨越。
